- SE2550-L (Länge in mm)-04K (Technische Konfiguration)-5m (Kabellänge in mm)
- Name: Sicherheitskante
- Gehäusemodell: SE2550-550-04K-3m
- Kantenlänge:550mm
- Kabeltyp und technische Konfiguration:Zwei untere Anschlüsse, Typ K-
- Kabellänge:3 m Kabel pro Seite (2 Adern)
- Profil aus Aluminiumlegierung:Profile, die länger als 1 Meter sind, werden zur Erleichterung des Transports in mehrere Profile aufgeteilt. Der Anti--Kollisionsstreifen bleibt einteilig
-
Stoßleiste und Kabellänge können individuell angepasst werden.
Anschließbar an Sicherheitsrelais oder Kontaktsteuerungen.
Weitere Spezifikationen finden Sie im Benutzerhandbuch und wenden Sie sich an den Kundendienst.
Cyndar nutzt seine starken technologischen Forschungs- und Entwicklungskapazitäten und kann Sicherheitskontakte und Steckverbinder auf der Grundlage der vom Kunden-bereitgestellten Installationsbereichsdaten anpassen, das mit herkömmlichen Kontakten verbundene Problem des toten Winkels lösen und Schutzwirkung mit Produktästhetik in Einklang bringen.
Hochwertige Sicherheitskontakte müssen Eigenschaften wie Verschleißfestigkeit, Alterungsbeständigkeit und Geruchlosigkeit aufweisen. Bei der Installation muss ein angemessener Dehnungsspielraum vorhanden sein, die Verkabelung muss ordnungsgemäß isoliert sein, um Störungen zu verhindern, und regelmäßige Routineinspektionen sind erforderlich, um eine langfristig stabile Schutzleistung sicherzustellen.
Optionales Zubehör
Sicherheitsrelais
Modell: SRC106
Stromversorgung: 24V DC
Ausgabe: 3 NO+1NC (Zustand nach Auslösung)
Dual-Kanal-Selbsttest-
Zurücksetzen: Automatisches und manuelles Zurücksetzen
Verdrahtungsanweisungen: Im Allgemeinen ist ein 8,2-kΩ-Widerstand oder eine Vierdrahtverbindung anwendbar.
Edge-Controller(Wirtschaftsmodell)
Modell: SEC-A67
Stromversorgung: 12–24 V Gleichstrom
Ausgabe: 1NC + 1NO
Einzel-Kanal-Selbsttest-
Eine Seite des Kontakts erfordert einen externen Widerstand von 8,2 kΩ
Reset: Automatischer manueller Reset. Hinweis: Der Sicherheitskontakt sollte nicht direkt an die Stromversorgung angeschlossen werden. Maximale Spannung und Strom: DC24V/100mA. Wenn kein Sicherheitsrelais/Kantenregler gewünscht ist, kann dieser über den Minuspol eines DC24V- oder 12V-Zwischenrelais angesteuert werden.
Industrieanwendungen
Merkmale und Vorteile:
Einfach zu installieren
Hergestellt aus alterungsbeständigem EPDM-Gummi - mit guter Ozonbeständigkeit, Witterungsbeständigkeit und Beständigkeit gegen bestimmte chemische Korrosion.
Anwendungen:
Anwendungen: Sicherheitskantenstreifen sind druckempfindliche Geräte, die zur Vermeidung von Quetschverletzungen eingesetzt werden. Sie werden an der Vorderkante großer Türen oder beweglicher Maschinen (z. B. CNC-Werkzeugmaschinen oder Rollläden) installiert.
Auswahl des Sicherheitsleistenmodells
1. Beschreibung der Modellstruktur
|
Modellstruktur |
A |
B |
C |
D |
F |
|
Beschreibung |
Modellcode |
Länge |
Outlet-Methode und technische Konfiguration |
Kabellänge |
Regler |
|
Bemerkungen |
Siehe P2-Auswahltabelle |
Einheit: mm |
0,4 m Standard |
SRC A67 IR |

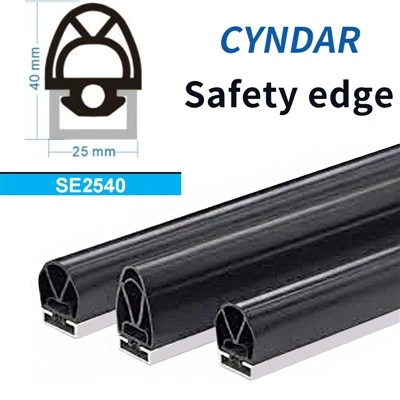

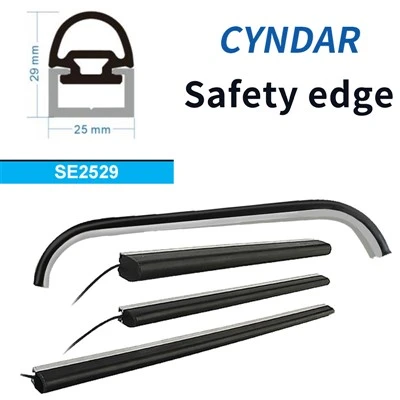

Ein- Modellcode: wie zum Beispiel SE2527, SE2540, SE3547, SE3050usw.
B- Längenbeschreibung: z. B. in MillimeternSE2527-500, hat ebenfalls eine Länge von 500 mm
C - Steckdosenkonfiguration oder andere Formanpassung:
|
Code1 |
01 |
02 |
03 |
04 |
05 |
05(02) |
06 |
S |
|
Ausgehendes Bild |
|
|
|
|
|
|
|
|
|
Code 2 Informationen zur Kabelkonfiguration finden Sie unterTabelle 5. |
F/R/NC |
F/R/NC |
K |
K |
F/R |
K |
||
|
Eerklären |
Einseitige gerade Leitung Eine der Standardfunktionen |
Einzelne untere Leitung Eine der Standardfunktionen |
Gerade Leitungen auf beiden Seiten |
Zwei untere Leitungen |
Einseitige Führung |
Doppelseitige Leitungen |
Andere Formen individuell angepasst |
|
TAnleitung zur technischen Konfiguration
Wählen Sie die Konfiguration der Abgangsleitungstechnik entsprechend dem Konfigurationscontroller aus
|
Ausgehender Konfigurationscode |
Erklären |
Interner Schaltplan |
Steckdosentyp |
Verkabelungsanweisungen |
|
R-Typ |
2-Leitersystem. Eingebauter Widerstand |
|
01,02,05 (Einseitige Leitung) |
Eingebauter-8,2-kΩ-Widerstand; anschließbar an Sicherheitsrelais SRC106 oder Kontaktkantensteuerung SEC-A67 (mit Drahtbrucherkennung). Zwischenrelais anschließbar (keine Drahtbrucherkennung) |
|
K-Typ |
4-Leiter-System. Externer Widerstand kann angeschlossen werden. 2 Sätze passiver Schließerkontakte |
 |
03,04,06 (Doppelseitige-Leads) |
Ein externer Widerstand kann angeschlossen und dann mit Sicherheitsrelais SRC106 oder Kontaktleistencontroller SEC-A67 (mit Drahtbrucherkennung) ausgestattet werden; DC24V-Zwischenrelais, SPS- (0V-Steuerung). |
|
NC-Typ |
2-Leiter-System.NC. |
 |
01,02,05 (Einseitige Leitung) |
NC-Ausgang, nur verfügbar für die Modelle SE1604/SE1622; Es ist relativ hart und erfordert zum Auslösen eine Verformung von 1–3 Zentimetern, mit einem minimalen R-Radius von 770 mm; Kann an Zwischenrelais, SPS und Sicherheitsrelais angeschlossen werden (Modell: SRC106, bitte fragen Sie den Verkäufer nach dem Chuzhi-Widerstandshandbuch) |
Out und technische Konfiguration
D- Kabellänge:
|
Code |
Nicht schreiben |
1m |
2m |
3m |
4m |
Nummer m |
|
Eerklären |
Länge 0,4 m |
Länge 1m |
Länge 2m |
Länge 3m |
Länge 4m |
Individuelle Meterlänge |
E- Controller-Optionen:
|
|
Sicherheitstyp |
Sicherer und wirtschaftlicher Typ |
Kein Sicherheitskreis |
Kein Relais |
|
Code |
SRC |
A67 |
IR |
|
|
Eerklären |
Sicherheitsrelais Es verfügt über eine Unterbrechungsüberwachungsfunktion und erfüllt die Sicherheitsstufe; Es verfügt über eine Reset-Funktion. Parameterreferenz P5: Die Ausgangskonfiguration kann nur als R-Typ (bis zu zwei Kontaktleisten) oder K-Typ (mehrere Kontaktleisten können in Reihe geschaltet werden) ausgewählt werden. |
Edge-Controller SEC-A67 Mit Drahtbruchüberwachung; Parameter finden Sie in P9; Die Leitungskonfiguration kann nur als R-Typ (1 Kontaktleiste) oder K-Typ ausgewählt werden (mehrere Kontaktleisten können in Reihe geschaltet werden). |
Spulenrelais Keine Unterbrechungsüberwachung: Keine Einschränkungen bei der Steckdosenkonfiguration |
Nicht schreiben |
Modellbeschreibung
Anweisungen zum Schneiden von Aluminium: Bei Sendungen außerhalb Chinas werden Aluminiumprofile mit einer Länge von mehr als 1 Meter in zwei Abschnitte geschnitten, wobei der Antikollisionsstreifen intakt bleibt. Wenn es nicht zugeschnitten ist, kontaktieren Sie bitte den Spediteur für eine persönliche Abholung-.
Modellbeispiel:SE2527-3000-02R-2m-SRC. Dies bedeutet das Modell SE2527, 3000 mm Länge (der Aluminiumabschnitt wird in 2-3 Abschnitte gespleißt, der Gummistreifen bleibt ein einziges Stück), ein einzelnes unteres Kabel, 2 Meter Verbindungsdraht, ein eingebauter 8,2 kΩ-Widerstand und ein SRC-106-Sicherheitsrelais.
Modellbeispiel:SE2527-3000-04K-A67. Dies bedeutet das Modell SE2527, 3000 mm Länge (der Aluminiumabschnitt wird in 2-3 Abschnitte gespleißt, der Gummistreifen bleibt ein einziges Stück), doppelte untere Leitungen, 0,4 m an jedem Ende, selbstanschließende externe Widerstände und einen SEC-A67-Edge-Controller.
Modellbeispiel:SE2527-1000-RS. Zeigt Modell SE2527 an, Länge 1000 mm (Aluminium ist ein ganzes Stück), angepasst gemäß Diagramm, Verdrahtungsmethode wie im Diagramm gezeigt, eingebauter 8,2-kΩ-Widerstand, enthält keinen Controller
2. Mehrteilige Kantenverkabelungskonfiguration für Sicherheitsrelais und Kantensteuerungen
Mit dieser Reihenschaltungsmethode können bis zu 10 Sicherheitsleisten in Reihe geschaltet werden, mit einer Gesamtkantenlänge von maximal 30 Metern und einer Gesamtkabellänge von maximal 60 Metern.

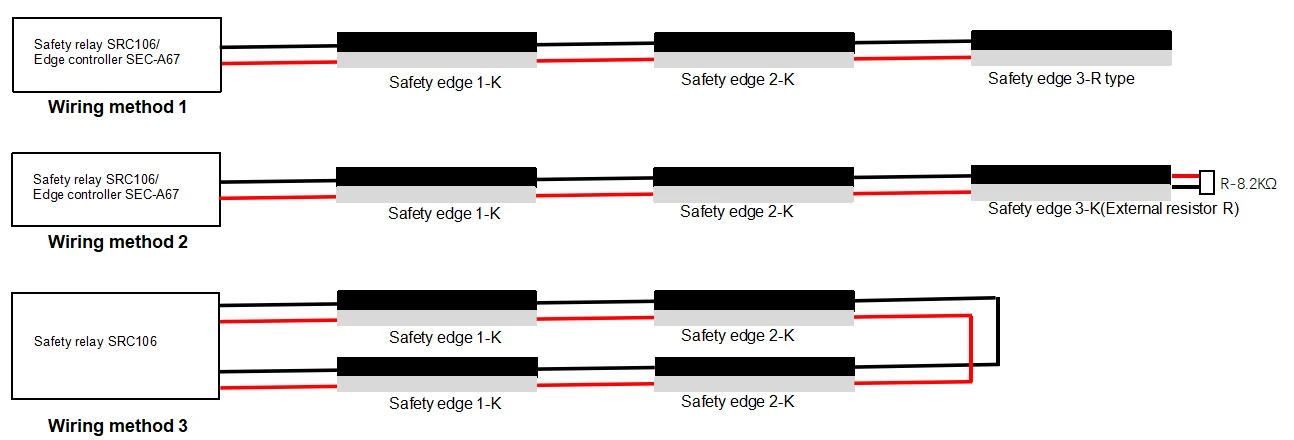

Steuerungsverdrahtungsmethode - N Sicherheits-Touch-Kanten in Reihe geschaltet
3. Beschreibung des blinden Bereichs
Die Kabellänge beträgt 450–500 mm und kann individuell angepasst und verlängert werden
Ein Ende der Sicherheitsleine ist kein Aktionsbereich (blinder Bereich) und die Länge beträgt etwa 15–30 (mm).
Das nicht ausgehende Ende der Sicherheitsleiste ist eine tote Zone mit einer Länge von ca. 5-10 (mm).
Abbildung 3 Blindbereich
4. Technische Parameter vonSicherheitskante
|
PProjekt |
Sicherheitskante |
|
|
DErkennungsmodus |
Druckmessmodus |
|
|
Maximaler Induktionswinkel |
〈 90 Grad |
|
|
Abzugskraft (je nach Spezifikation und Verwendung) |
Größer oder gleich 20 n ~ 70 n (kleinere Größe, geringere Auslösekraft) |
|
|
Auslöseentfernung |
3~5mm;nc:10~20mm |
|
|
Strom \\ Spannung umschalten |
Max. 100 mA \\ 5 V |
|
|
Max. Controller-Spannung |
DC24V |
|
|
Signalmodus 1 |
PassivNEIN (nicht direkt an die Stromversorgung angeschlossen, mit einem speziellen Sicherheitsrelais und einem Sicherheitsleisten-Controller kann ein NC-Ausgang erfolgen) |
Nur einer von ihnen Signalausgang |
|
NCAusgabe (nur die Modelle SE1604 und SE1622 verfügen über einen NC-Ausgang mit einem Triggerabstand von 10–20 mm) |
||
|
Trefferanzahl |
20.000 Mal |
|
|
Material der Oberflächenschutzschicht |
TPE-Elastomer, EPDM-Gummi (schwarz) |
|
|
Umgebungstemperatur |
-20 Grad ~55 Grad |
|
|
Schutzstufen |
IP65 (anpassbarIP67) |
|
|
Maximale Luftfeuchtigkeit (23 Grad) |
95 % (Kondensation) |
|
|
Ansprechzeit |
13 ms |
|
|
Gemeinsamer Unterschied |
± 3 mm unter 1 m; ± 6 mm unter 3 mm; ± 15 mm über 6 m; |
|
|
Lochabstand / Biegung |
Lochabstandstoleranz ± 0,5 ~ 1 mm; Biegetoleranz ± 1~2mm |
|
|
Standardkabelbaum |
Länge: 40 cm (anpassbar); Drahtdurchmesser: 3,5 mm; Kupferkernabschnitt: 0. 25mm2 ;Größer oder gleich 60n |
|
|
Länge/Tanof-Nummer |
Einzellänge von 6 m; Serie mit nicht mehr als 5 Strängen |
|
|
Stärke des Rückklebers |
Größer oder gleich 60 n/mm |
|
|
Korrosionsschutz |
Beständigkeit gegen milde Säuren und Laugen |
|
|
Übereinstimmen mit |
Das Sicherheitskontaktsystem bestehend aus einer Sicherheitsleiste und einem Tner-A31 \\ SRC106 \\ CDSR-DN1104-Sicherheitsrelais erfüllt die folgenden Normen. EN1760-2 EN ISO13856-2 EN62061 EN ISO13849-1 EN IEC61508 EN60204-1 |
|
Hinweis: Für andere kundenspezifische Spezifikationen wenden Sie sich bitte an den Hersteller
