Für weitere technische Parameter laden Sie bitte das PDF als Referenz herunter
Construction machinery collision avoidance
Das Kollisionsvermeidungssystem überwacht Tag und Nacht den gesamten Bereich hinter dem Stapler. Wenn ein Objekt in den voreingestellten Warnbereich eintritt, gibt das Lidar dem Bediener ein Ton- und Lichtwarnsignal.
●5M distance, 270 degree angle,
●Switch output, NPN3 (PNP3) equipment working status indication1
● Use human eye safety protection laser, in line with standards
●Multi-area monitoring
●External device drive (switch provides DC30V 50mA driving force)
●16 kinds of area group settings (quick configuration, fast loading)
●Automatic learning (learning according to field scenes, monitoring contours)
●Pause function, taking into account production (built-in shutdown and restart functions, coordinated with production line movement countermeasures)
●IP65 dustproof and waterproof
●It is still applicable in harsh industrial environments.
Technische Parameter
Grundinformation | ||

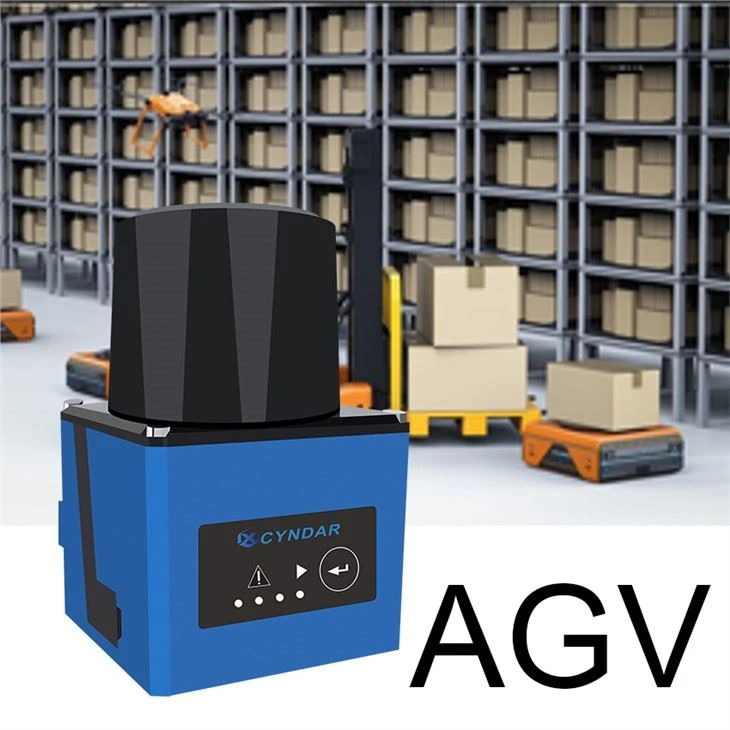

Produktname | 2D-TOF-Sicherheits-Laserscanner | |
Produktnummer | XD-TOF-05D | |
IO-Ausgang | NPN | PNP |
Laserlichtquelle | 905 nm (Klasse I) | |
Abtastfrequenz | 15Hz/30Hz | |
Scanwinkelbereich | 270º | |
Winkelauflösung | {{0}}.1 º/0.3 degree | |
Arbeitsbereich | 0.05m-5m | |
Selbst-lernende Funktion | Umgebung automatisch scannen, Fläche generieren | |
Mechanische/elektronische Parameter | ||
Elektrische Verbindung | 14-poliger Anschluss | |
Versorgungsspannung | 2W | |
Energieverbrauch | DC9V-28V | |
Laufwerk wechseln | DC30V 50mA MAX | |
Schalenfarbe | Blue/yellow（New product not released） | |
Schutzstufe | IP65 | |
Gewicht | 150g Without cable | |
| Größe (LängeBreiteHöhe) | 50mm50mm76mm | |
Leistung | ||
Erkennbare Objektform | Fast jede Form | |
Messfehler | ±30mm | |
Anzahl der Bereichsgruppen | 16 Bereichsgruppen, jede Bereichsgruppe enthält 3 Bereiche | |
Schnittstelle | ||
USB | Micro-USB | |
Eingeben | Micro-USB | |
Eingeben | GND/NC4 | |
| Ausgang schalten | NPN (PNP) 3, Gerätebetriebsstatusanzeige1 | |
Haltezeit des Signalausgangs | 100 ms-10000 ms (einstellbar) 330 ms typisch | |
Reaktionszeit | 67 ms-30000 ms (einstellbar) 134 ms typisch | |
Kontrollleuchte | Betriebsanzeige1, Bereichsgruppenanzeige3 | |
Umgebungsparameter | ||
Anti-Vibration | 10-55Hz, amplitude 0.75mm, XYZ triaxial, 2 hours per axis; 50-200Hz, 196m/s² (20G), scanning speed 2min/x cycle, XYZ triaxial, 2 hours per axis | |
Arbeitstemperatur | -10ºC ▬ plus 55 ºC | |
Lagertemperaturbereich | -30ºC ▬ plus 75 ºC | |
Beständigkeit gegen Umgebungslicht | Kleiner oder gleich 15,000lux | |
Produkt Konfiguration:
1. Ein Laserscanner mit Kabel
2. Eine USB-Datenleitung
3. Eine Bedienungsanleitung

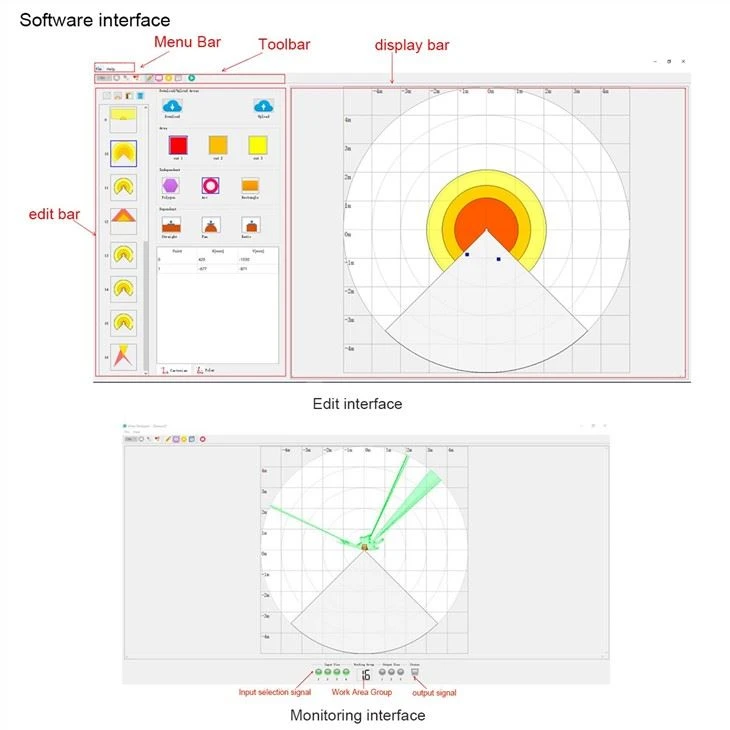

4. Ein Softwarehandbuch
5. Software, Treiber, 3D-Zeichnung
Anwendungsfall
Anti--Kollision von Baumaschinen/AGV
Das Anti-Kollisionssystem überwacht Tag und Nacht den gesamten Bereich hinter dem Stapler, wenn ein Objekt eindringt.
Im voreingestellten Warnbereich gibt das Lidar dem Bediener akustische und visuelle Warnsignale.
