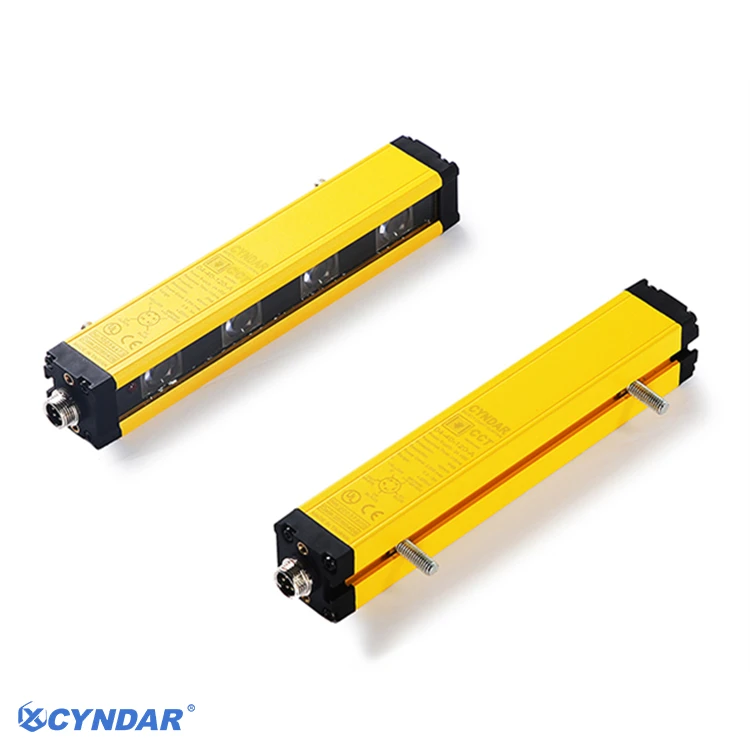

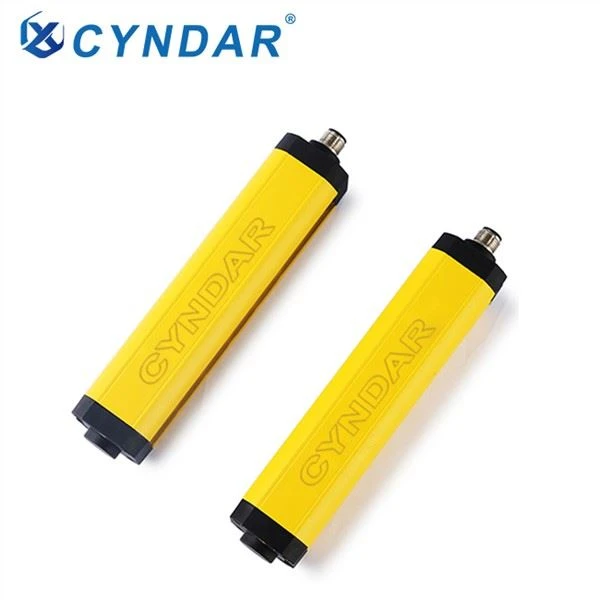

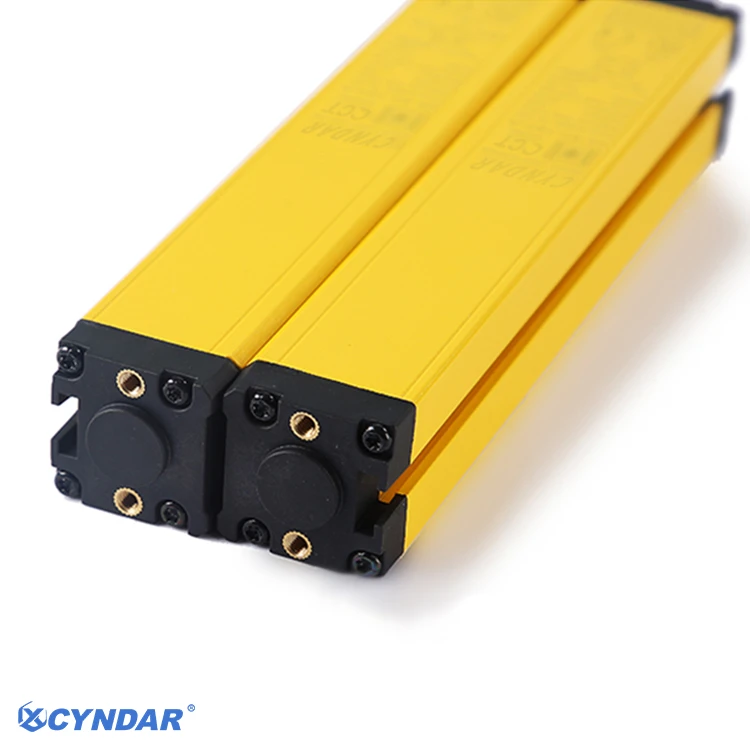

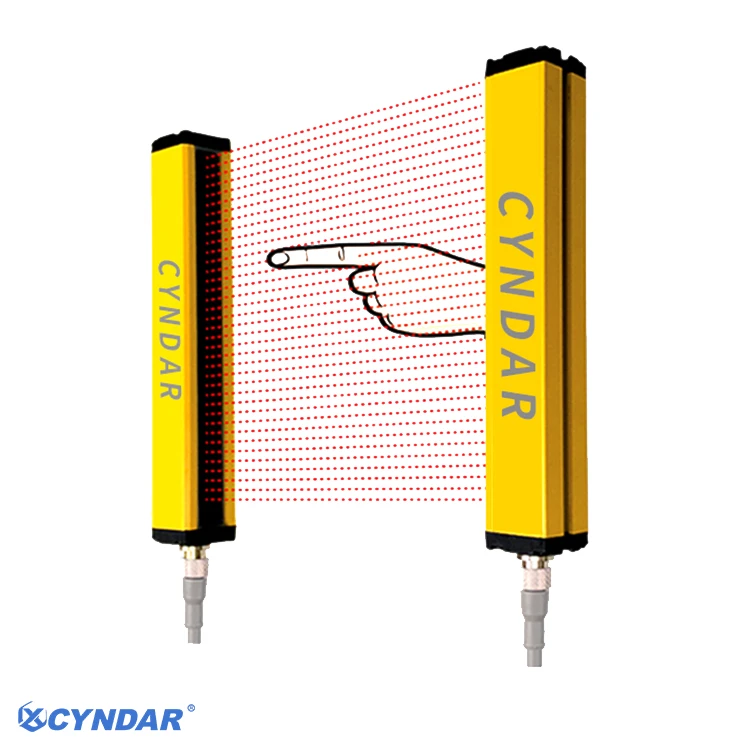

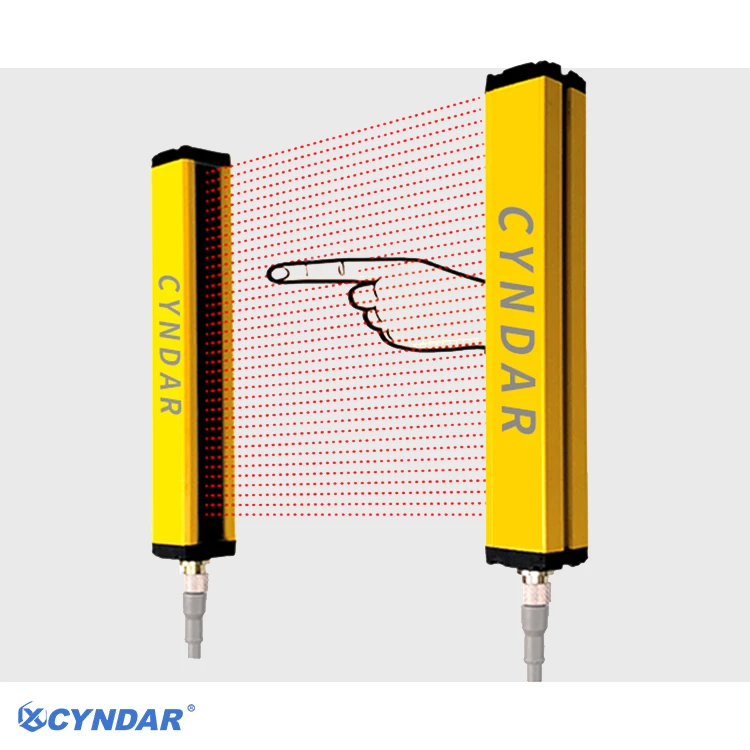

Anti-Sicherheitslichtvorhang|CCT 12-10-110 2BB CYNDAR

Produktname

Sicherheitslichtvorhang

Relevante Parameter

Lichtvorhangform

Brennmethode

Abstand der optischen Achse

10mm

14mm

20mm

25mm

30mm

40mm

80mm

200mm

Erkennungsgenauigkeit

18mm

22mm

28mm

33mm

38mm

48mm

88mm

208mm

Anzahl der Lichtstrahlen

6,8...32

6,8...32

4,6...32

6,8...32

4,6...32

4,6...32

4,6...20

4,6...12

Schutzhöhe

Abstand der optischen Achse × (Anzahl der Strahlen - 1)

Erkennungsentfernung

30 ~ 3000 mm (A), 30 ~ 6000 mm (B)

Elektrische Daten

Versorgungsspannung

DC12/24V

Verbrauch aktuell

Kleiner oder gleich 200 mA

Ansprechzeit

Weniger als oder gleich 15 ms

Ausgabe

NPN/PNP-Typ, mit einer Stromeinspeisung von 500 mA, mit einem Spannungsabfall von weniger als 1,5 V, mit Polaritäts-, Kurzschluss- und Überlastschutz.

Schaltelemente

PNP-Kristall oder NPN-Transistor

Regler

CCA, CCA2 (AC110-220 V-Relaisausgang – optional, Einzelkanal)

Sicherheitsrelais

SRC106 (DC24V-Relaisausgang - optional, zwei-Kanal)

Ausgabestatus

Wenn alle optischen Achsen leuchten, ist der Empfänger eingeschaltet (grünes Licht zeigt dies an).

Kontrollleuchte

Projektor: Betriebskontrollleuchte (rot); Empfänger: Ausgangskontrollleuchte ist an (grün) / blockiert (rot)

Mechanische Daten

Wellenlänge

805 Mio

Lichtquelle

Modulierte Infrarot-LED

Querschnittsabmessungen-

30mmx30mm

Schalenmaterial

Aluminiumlegierung, Endabdeckung: ABS-verstärktes Nylon.

Elektrische Schnittstellen

Anzahl der Schnittstellen

2 (Sender und Empfänger)

Schnittstellentypen

7-poliger M12-Stecker

Umweltdaten

Schutzgrad

IP65

Beständigkeit gegen Lichtinterferenzen

10000 Lux (Einfallswinkel größer oder gleich 5 Grad)

Beständigkeit gegen Umgebungslicht

Glühlampenlicht: Die Lichtintensität auf der Empfangsfläche beträgt 3000 Lux; Sonnenlicht: Die Lichtintensität auf der Empfangsfläche beträgt 10000 Lux.

Umgebungstemperatur

Werkstatt: -10 - 40 Grad (aber nicht gefroren), Lagerung: -25 bis 55 Grad

Umgebungsfeuchtigkeit

Werkstatt: 35 - 85 % RH, Lagerung: 35 - 95 % RH

Verpackung

Standard-Industrieumgebung

Zulässige Kabellänge

100m

Beispielmodell:CCT 08-40-280 2AA-5m

Anti-Sicherheitslichtvorhang CCT: 8 Strahlen, 40 mm optischer Achsenabstand, 280 mm Erfassungshöhe, zwei Sätze normalerweise geschlossener NPN-Ausgänge, 3 m Durchgangsstrahl, 5 m Kabel.

CCT

08-

40-

280

2

A

A

-5m

Produktserie

Anzahl der Strahlen

Abstand der optischen Achse

Schutzhöhe

Ausgabemenge

Ausgabemethode

Schaltabstand

Länge des Datenkabels

CCT

04

06

08

...

32

10:10mm

14:14mm

20:20mm

25:25mm

30:30mm

40:40mm

80:80mm

200:200mm

Effektive Produkthöhe: Höhe=(Anzahl der Strahlen - 1) * Abstand

2:Zwei Ausgangssätze

A: NPN normalerweise geschlossen (NC)

B: PNP normalerweise geschlossen (NC)

C: NPN normalerweise offen (NO)

D: PNP normalerweise offen (NO)

A: 0.03-3M

B: 0.03-6M

Standardkonfiguration: 3 Meter (keine Angabe)

4m: 4 Meter

5m: 5 Meter

...

30m: 30 Meter

Modell

Name

Spezifikationen

Ausgabe

Beschreibung

LCBP1

Lichtvorhangsteuerung

Wechselstrom 110 ~ 220 V

1NC+1NEIN

LCBP2

Lichtvorhangsteuerung

Wechselstrom 110 ~ 220 V

1NC+1NEIN

SRC106

Sicherheitsrelais

DC 24V

3NC+1NEIN

Zweikanal-, manuelles/automatisches Zurücksetzen wählbar

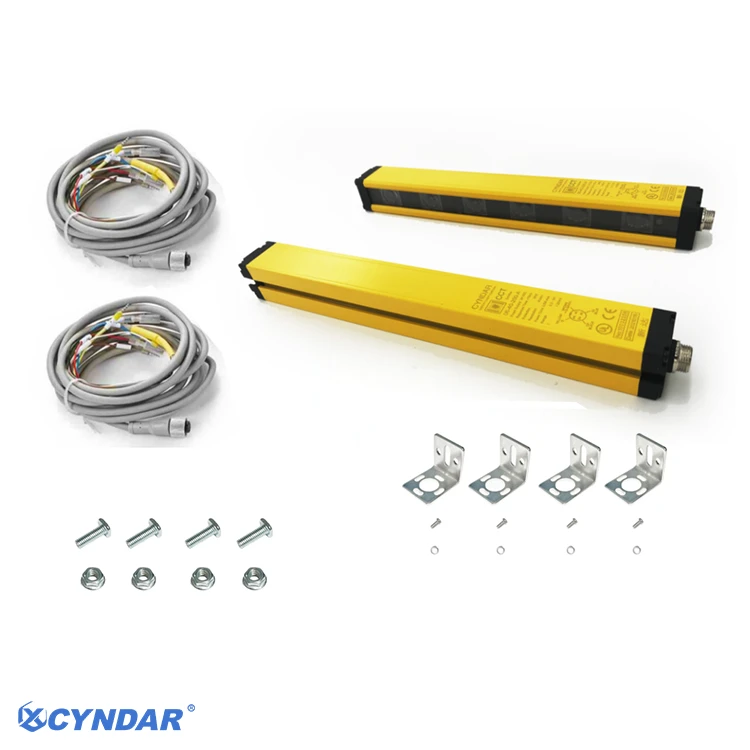

Name


Abmessungen

Anwendung

Schraube vom Typ T-

CA02/Standardkonfiguration

Für die Installationsmethode mit seitlicher Nut

Rechte-spitze Klammer

CA04/Standardkonfiguration

Für CCT-Endmontagemethode

Konvexe Mutter

CA03/Optional

Für die Installationsmethode mit seitlicher Nut

Rohrhalterung aus Edelstahl

CA01/Optional

Für rohrförmige Installationsmethode
