Produktbeschreibung

Sicherheitslichtvorhang	Sicherheitslichtvorhang
Modus	CCT 22-14-294 2BB
Merkmale	Anzahl optischer Achsen	Strahlabstand	Schutzhöhe	Scanbereich
Illustration
Merkmale	22 Balken	14mm	294mm	6m
Sichere Ausgänge (OSSD)	2 PNP NC
Schnittstellenstecker	M12-Stecker
Paket	1 Empfänger und 1 Sender, Schraubhalterungszubehör, 3 Meter Kabel
synchron	Leitungssynchronisation

Weitere Spezifikationen finden Sie im Benutzerhandbuch und wenden Sie sich an den Kundendienst.

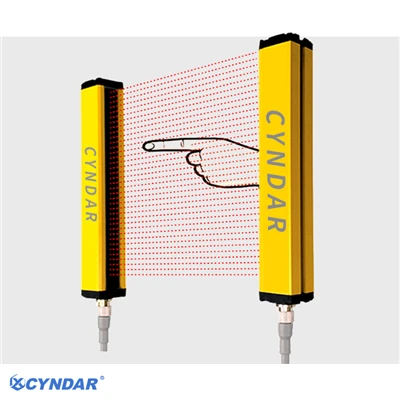

Sicherheitsgitter sind die am häufigsten verwendete berührungslose Sicherheitsschutzvorrichtung-in Industriebereichen. Im Normalzustand werden alle Lichtstrahlen normal empfangen und das Gerät läuft normal.
Hinderniszustand: Jeder Lichtstrahl wird durch einen menschlichen Körper/einen Gegenstand blockiert → Der Empfänger erkennt eine Anomalie → Gibt ein Sicherheitsabschaltsignal aus → Das Gerät stoppt gefährliche Aktionen sofort.

Weitere Produktbeschreibungen

Produktname	Sicherheitslichtvorhang
Relevante Parameter
Lichtvorhangform	Brennmethode
Abstand der optischen Achse	10mm	14mm	20mm	25mm	30mm	40mm	80mm	200mm
Erkennungsgenauigkeit	18mm	22mm	28mm	33mm	38mm	48mm	88mm	208mm
Anzahl der Lichtstrahlen	6,8...32	6,8...32	4,6...32	6,8...32	4,6...32	4,6...32	4,6...20	4,6...12
Schutzhöhe	Abstand der optischen Achse × (Anzahl der Strahlen - 1)
Erkennungsentfernung	0.3~3m(A);0.3~6m(B)
Elektrische Daten
Versorgungsspannung	DC12/24V
Verbrauch aktuell	Kleiner oder gleich 200 mA
Ansprechzeit	Kleiner oder gleich 15 ms
Ausgabe	NPN/PNP-Typ, mit einer Stromeinspeisung von 500 mA, mit einem Spannungsabfall von weniger als 1,5 V, mit Polaritäts-, Kurzschluss- und Überlastschutz.
Schaltelemente	PNP-Kristall oder NPN-Transistor
Regler	Lichtvorhang-Controller (AC110-220V-Relaisausgang)
	Sicherheitsrelais (DC24V-Relaisausgang, zweikanalig, manueller/automatischer Reset wählbar)
Ausgabestatus	Wenn alle optischen Achsen leuchten, ist der Empfänger eingeschaltet (grünes Licht zeigt dies an).
Kontrollleuchte	Projektor: Betriebskontrollleuchte (rot); Empfänger: Ausgangskontrollleuchte ist an (grün) / blockiert (rot)
Mechanische Daten
Wellenlänge	805 Mio
Lichtquelle	Modulierte Infrarot-LED
Querschnittsabmessungen-	30mmx30mm
Schalenmaterial	Aluminiumlegierung, Endabdeckung: ABS-verstärktes Nylon.
Elektrische Schnittstellen
Anzahl der Schnittstellen	2 (Sender und Empfänger)
Schnittstellentypen	7-poliger M12-Stecker
Umweltdaten
Schutzgrad	IP65
Beständigkeit gegen Lichtinterferenzen	10000 Lux (Einfallswinkel größer oder gleich 5 Grad)
Beständigkeit gegen Umgebungslicht	Glühlampenlicht: Die Lichtintensität auf der Empfangsfläche beträgt 3000 Lux; Sonnenlicht: Die Lichtintensität auf der Empfangsfläche beträgt 10000 Lux.
Umgebungstemperatur	Werkstatt: -10 - 40 Grad (aber nicht gefroren), Lagerung: -25 bis 55 Grad
Umgebungsfeuchtigkeit	Werkstatt: 35 - 85 % RH, Lagerung: 35 - 95 % RH
Verpackung	Standard-Industrieumgebung
Zulässige Kabellänge	100m

Modellbeschreibung

Beispielmodell:CCT 08-40-280 2AA-5m Anti-Interferenz-Sicherheitslichtvorhang CCT: 8 Strahlen, 40 mm optischer Achsenabstand, 280 mm Erfassungshöhe, zwei Sätze normalerweise geschlossener NPN-Ausgänge, 3 m Durchgangsstrahl, 5 m Kabel.
CCT	08-	40-	280	2	A	A	-5m

Produktserie	Anzahl der Strahlen	Abstand der optischen Achse	Schutzhöhe	Ausgabemenge	Ausgabemethode	Schaltabstand	Länge des Datenkabels
CCT	04 06 08 ... 32	10:10mm 14:14mm 20:20mm 25:25mm 30:30mm 40:40mm 80:80mm 200:200mm	Effektive Produkthöhe: Höhe=(Anzahl der Strahlen - 1) * Abstand	2:Zwei Ausgangssätze	A: NPN NC B: PNP NC C: NPN-NR D: PNP-NR	A: 0.03-3M B: 0.03-6M	Standardkonfiguration: 3 Meter (keine Angabe) 4m: 4 Meter 5m: 5 Meter ... 30m: 30 Meter

Werkskonfiguration

Controller optional

Modell	Name	Spezifikationen	Ausgabe	Beschreibung	Bild	Schaltplan
LCBP1	Lichtvorhangsteuerung	Wechselstrom 110 ~ 220 V	1NC+1NEIN	Geeignet für einen Satz leichter Vorhänge (7 Kerne - PNP).		Verdrahtungsplan für Lichtvorhang und LCBP1
SRC106	Sicherheitsrelais	DC 24V	3NC+1NEIN	Zweikanal-, manuelles/automatisches Zurücksetzen wählbar (7 Kerne - PNP).		Verdrahtungsplan für Lichtvorhang und SRC106

Zubehörspezifikationen

Name	Bild	Abmessungen	Anwendung
Schraube vom Typ T-
Schraube vom Typ T-	CA02/Standardkonfiguration		Für die Installationsmethode mit seitlicher Nut
Rechte-spitze Klammer
Rechte-spitze Klammer	CA04/Standardkonfiguration		Für CCT-Endmontagemethode
Konvexe Mutter
Konvexe Mutter	CA03/Optional		Für die Installationsmethode mit seitlicher Nut
Rohrhalterung aus Edelstahl
Rohrhalterung aus Edelstahl	CA01/Optional		Für rohrförmige Installationsmethode
