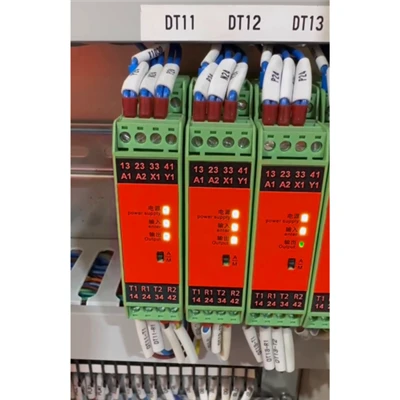

Das zeitverzögerte Sicherheitsrelais ist eine elektrische Steuerkomponente, die zeitverzögerte Steuerfunktionen mit Sicherheitsschutzeigenschaften kombiniert. Es wird häufig in der industriellen Automatisierung, im Maschinenbau, in Aufzügen, im Schienenverkehr und in anderen Bereichen mit extrem hohen Sicherheitsanforderungen eingesetzt.
Beschreibung der Funktion der Verdrahtungsklemme
|
A1 |
Quelle |
Pluspol der Stromversorgung (24 VDC) |
A1 und a2 dienen als Stromversorgung |
|
A2 |
Leistung negativ (0 V) |
||
|
Ss1 |
Informationsquelle |
Ausgang Quelle 1 |
Geben Sie i source ein |
|
Ss2 |
Ausgang Quelle 2 |
Quelle vom Typ II |
|
|
S i1 |
Sichere Eingabe |
Kanal 1 ist ein sicherer Eingabeort |
Akzeptiert Signaleingang vom Typ I mit Kurzschluss, Erkennung offener Schaltkreise und gegenseitiger Überprüfung von Kanal 2 |
|
S i2 |
Kanal 2 ist ein sicherer Eingabeort |
Akzeptiert Signaleingang vom Typ II mit Kurzschluss, Erkennung offener Schaltkreise und gegenseitiger Überprüfung von Kanal 1 |
|
|
13/14 |
Sicherer Ausgang |
Normalerweise offene Sicherheitskontakte |
Interner Zweikanal-Ausgang mit Feedback-Selbstprüfung und verzögerter Ausgangsfunktion für ausfallsichere Anwendungen |
|
23/24 |
Normalerweise offene Sicherheitskontakte |
Interner Zweikanal-Ausgang mit Feedback-Selbstprüfung und verzögerter Ausgangsfunktion für ausfallsichere Anwendungen |
|
|
33/34 |
Normalerweise offene Sicherheitskontakte |
Interner Zweikanal-Ausgang mit Feedback-Selbstprüfung und verzögerter Ausgangsfunktion für ausfallsichere Anwendungen |
|
|
41/42 |
Hilfsausgang |
Normalerweise-geschlossene Hilfskontakte |
Interner Zweikanal-Ausgang mit Feedback-Selbstprüfung und verzögerter Ausgangsfunktion |
|
X1 |
Zurücksetzen |
Eingang zurücksetzen |
Automatische / manuelle Reset-Funktion |
|
Y1 |
Zustandssignalausgang |
Zustandssignalausgang |
Status des Relais-Sicherheitsausgangs (PNP-Signal) |
TTechnischer Parameter
|
Quelle |
|
|
Versorgungsspannung |
24V DC |
|
Spannungstoleranz |
+15%/-20% |
|
Verlustleistung |
<1.9w |
|
Eingang |
|
|
Eingangsstrom |
<7mA |
|
Ausgabe |
|
|
Relais-Sicherheitsausgang |
3NO (Verzögerung) |
|
Relais-Hilfsausgang |
1NC (Verzögerung) |
|
Verzögerungszeitbereich |
0–99 Sekunden, 0–10 Sekunden Schritteinheit ist 0,1 Sekunde, 10–99 Sekunden Schritteinheit ist 1 Sekunde |
|
Staatsausgabe |
2 Gruppen, mit einer Ladung<200mA 24Vdc per route |
|
Kapazität des Relaiskontakts |
|
|
AC -1 |
6A/250VAC/1500VA |
|
AC-15 |
4A/240VAC |
|
DC-1 |
6A /24V DC /150w |
|
DC -13 |
4A /24V DC |
|
Kontaktwiderstand |
<100mω |
|
Mindestlast |
10mA /5V |
|
Berühren Sie das Material |
Agsno2 + 0.2µ mAu |
|
Konventionelle Parameter |
|
|
Maximale Eingabe-Reaktionszeit |
Im automatischen Reset-Modus <150 ms |
|
Maximale Ausgabeaktionszeit |
Im Modus ohne Abschaltverzögerung <60 ms |
|
Maximale Ausgabefreigabezeit |
Im manuellen Reset-Modus <120 ms |
|
Kurzfristige Unterbrechung der Stromversorgung |
<150ms |
|
Manuelles Reset-Signal |
200 ms |
|
Elektrisches Leben |
5 × 105 Mal |
|
Mechanisches Leben |
1 ×107 mal |
|
Verschmutzungsgrad |
2 |
|
Betriebstemperatur |
-25 Grad ~65 Grad |
|
Betriebsfeuchtigkeit |
10–90 % (kein Eis oder Kondensation) |
|
Spannungsfestigkeit der Spannungsversorgung |
2,5 kV |
|
Überspannungsniveau |
III |
|
ESD-Kontaktentladung |
±8kV |
|
ESD-Luftspaltentladung |
±15kV |
|
Schutzstufe |
Gehäuse IP30, Klemme IP20, empfohlen für den Einbau in IP54-Schrank oder -Gehäuse |
|||
|
Lagertemperatur |
-40 Grad ~105 Grad |
|||
|
Gehäusematerial |
PA66, schwer entflammbar V0 |
|||
|
Montagemethode |
Standardmäßige 35-mm-DIN-Schiene/Federklemme |
|||
|
Abmessungen (B x H x T) |
22,5 mm x 114,5 mm x 108 mm |
|||
|
Gewicht |
210g |
|||
|
Verbindungsparameter |
||||
|
Verfügbarer Querschnittsbereich für starren Draht |
0,5~2,5mm² |
|||
|
Flexibler Draht hat einen verfügbaren Querschnittsbereich- |
0,5~2,5mm² |
|||
|
Mindestleiterquerschnitt- |
AWG 24 |
|||
|
Maximaler Leiterquerschnitt- |
AWG 12 |
|||
|
Die Streifenlänge |
8mm |
|||
|
Mindest-Anziehdrehmoment |
0,5 nm |
|||
|
Maximales Anzugsdrehmoment |
0,6 nm |
|||
|
Standardanwendung |
||||
|
Übereinstimmen mit |
EN 60947-1 |
EN 60947-5-1 |
IEC 60664 |
|
|
IEC 61508 |
EN ISO 13849-1 |
EN ISO 13849-2 |
EN 62061 |
|
|
IEC 61000 |
IEC 61326 |
|||
|
IEC 60925 |
IEC 60068 |
|||
|
|
||||
