Der Messlichtvorhang ist eine Art Lichtvorhang mit hoher Präzision und höheren technischen Anforderungen, die vom Sicherheitslichtvorhang abgeleitet werden. Ein einzelner Satz oder mehrere Sätze von Sensoren werden zum Messen und Übertragen von Signalen verwendet.
Der Lichtvorhang ist in zwei Verwendungszwecke unterteilt: Der eine ist ein Sicherheitslichtvorhang und der andere ist ein Messlichtvorhang. Sicherheitslichtvorhänge werden hauptsächlich zum Schutz der Arbeitssicherheit verwendet, und Messlichtvorhänge eignen sich zur Prüfung, ob Produkte den Vorschriften entsprechen.
Der fotoelektrische Sensor ist ein elektronisches Gerät, das die Änderung der empfangenen Lichtintensität erfasst, einschließlich eines optischen Systems, eines Verstärkers und eines Schaltausgabegeräts. Alle fotoelektrischen Sensoren verwenden moduliertes Licht, um den möglichen Einfluss der umgebenden Lichtquelle auszuschließen. Während der Arbeit sendet der Lichtschranken Licht aus. Wenn das erfasste Objekt vorbeigeht, absorbiert das Objekt je nach Erkennungsmodus entweder Licht oder reflektiert das Licht zum fotoelektrischen Sensor. Auf diese Weise ändert sich die Intensität des vom Empfänger empfangenen Lichts, und der Änderungswert löst die Schaltsignalausgabe aus, um die Erfassungsfunktion zu realisieren.
Prinzip der Messung von Lichtvorhängen

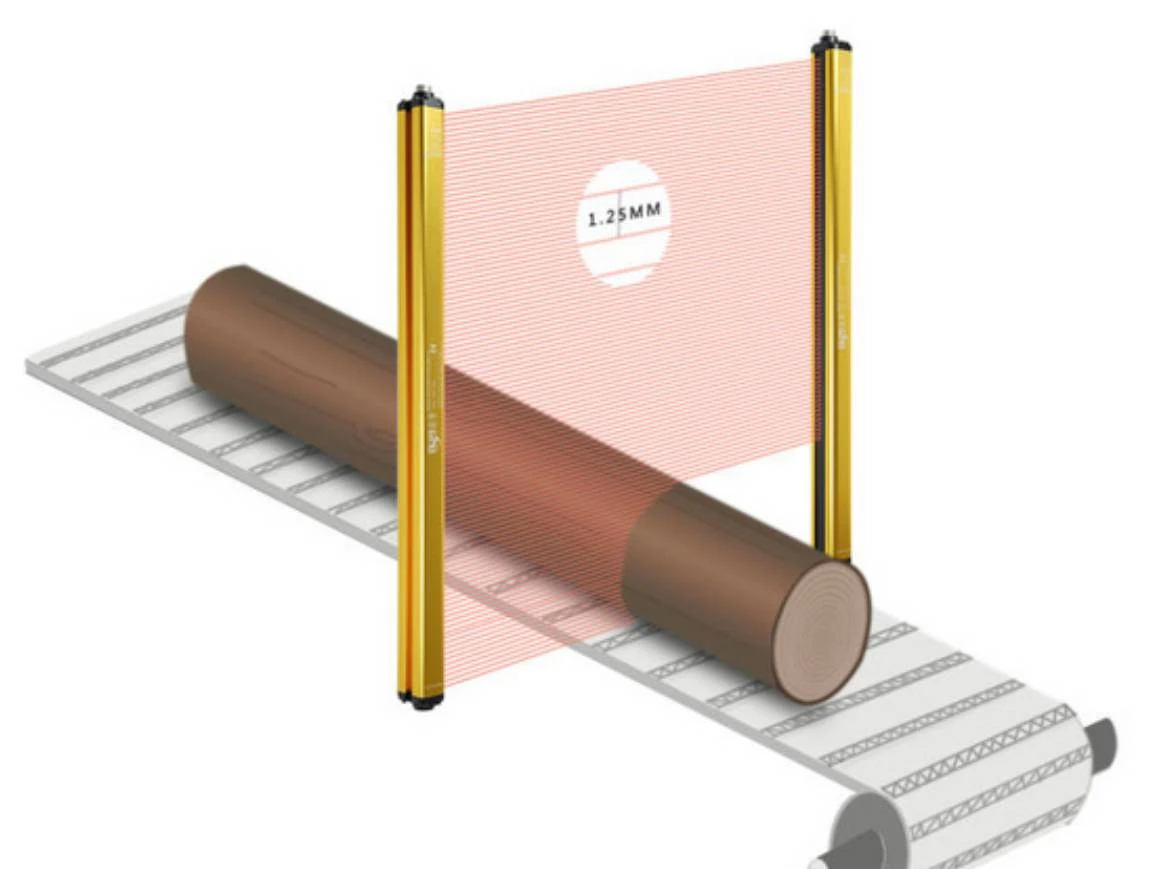

Der Messlichtvorhang ist ein spezieller Lichtschranke. Wie der gewöhnliche fotoelektrische Durchlichtsensor besteht er aus zwei Teilen: einem Sender und einem Empfänger, die getrennt und gegenüberliegend angeordnet sind, jedoch eine große äußere Größe und eine lange Röhre aufweisen. Das vom Messlichtvorhangsender erzeugte Detektionslicht ist nicht nur ein Strahl wie ein gewöhnlicher Sensor, sondern es wird eine Lichtanordnung in einem festen Intervall entlang der Längenrichtung erzeugt, um einen&"Lichtvorhang GG" zu bilden, der eingescannt wird ein Weg mit dem Controller und seiner Software. Verwirklichen Sie die Funktion der Überwachung und Messung der Abmessungen von Objekten.
Das Lichtvorhang-Messsystem muss mit einer Steuerung ausgestattet sein, damit es normal funktioniert. Der Controller verwendet Software zum Programmieren von Einstellungen. Es kann mehrere Scanmodi sowie Erkennungs- und Analysemodi bereitstellen und über eine serielle Schnittstelle mit der SPS oder dem Computer kommunizieren, um die Steuerung oder den Scan zu übertragen. Infolgedessen kann auch ein Triggersignal angeschlossen werden, um den Scanvorgang zu steuern.
